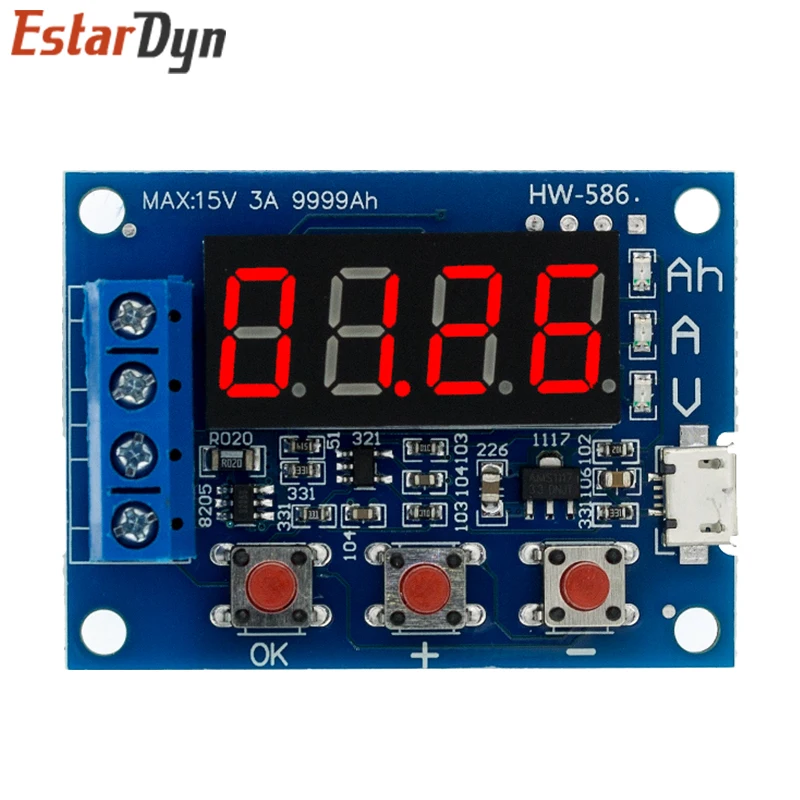

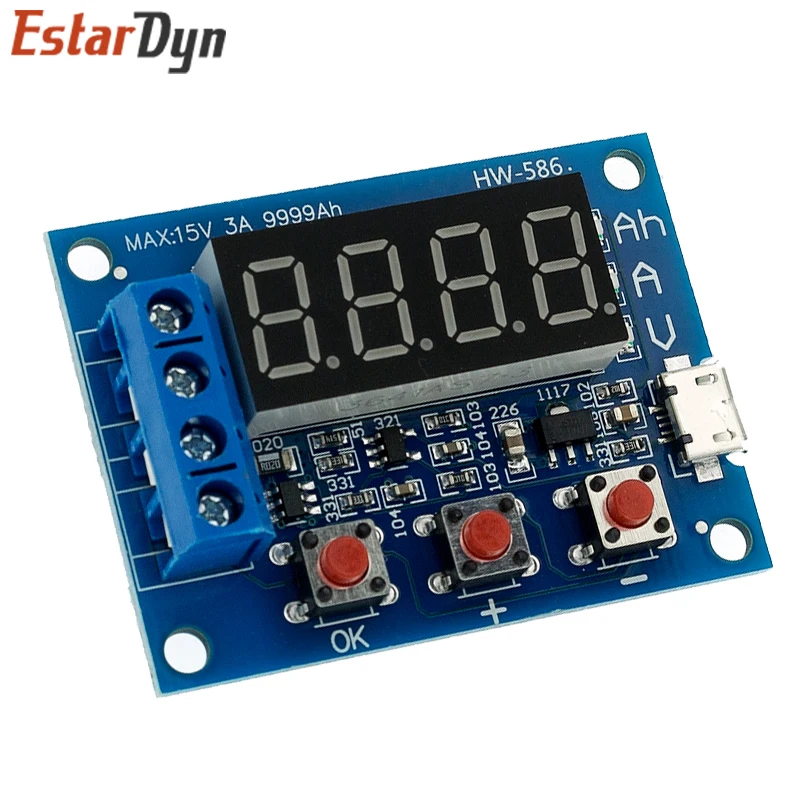

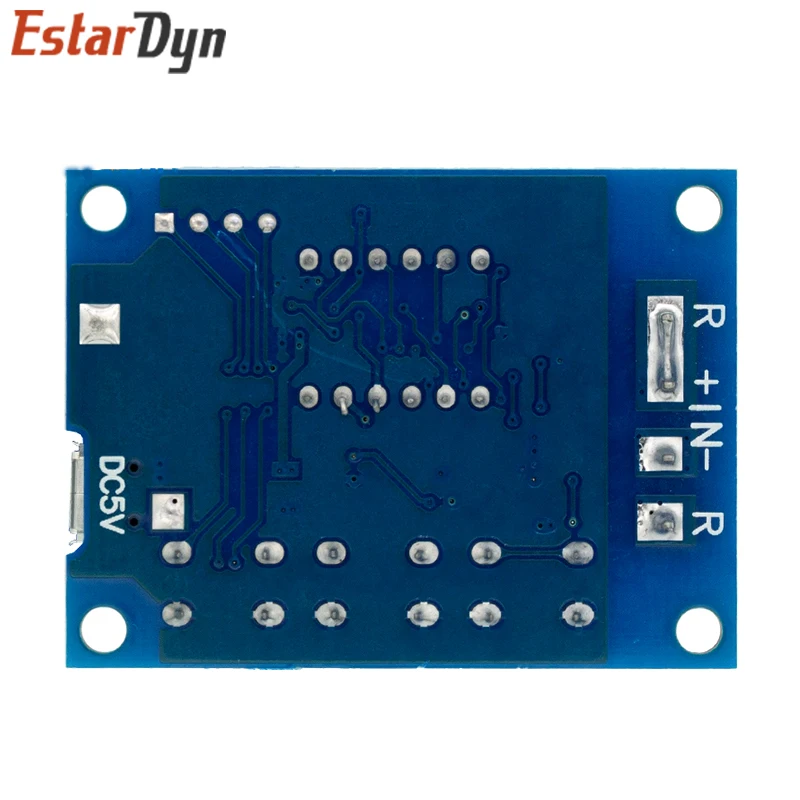

Probador de batería ZB2L3, pantalla Digital LED, fuente de alimentación de batería de litio 18650, medidor de descarga de capacidad de plomo-ácido

2,03

Descripción


Price: 2.03

Descripción:
Material: componentes eléctricos
Color: Ver fotos
Probador de capacidad de batería ZB2L3 tipo de descarga 1,2-12V capacidad de carga externa de la batería y otras pruebas 18650
Herramientas de función única que controlan la descarga y obtienen resultados de capacidad de corriente de descarga integrados en tiempo real.
Soporte máximo 15V 3A descargado a través del voltaje y la corriente de descarga, no se descarga por sí solo
Las estadísticas de capacidad máxima admiten 9999 Ah (9999000 mAh)
Identificar y desarrollar automáticamente el voltaje de terminación de batería apropiado también se puede ajustar manualmente
Especificaciones:
Voltaje de alimentación: DC4.5-6V (conector micro USB)
Corriente de funcionamiento: menos de 70 mA
Voltaje de descarga: resolución 1,00 V-15,00 V 0,01 V
Rango de voltaje de terminación: 0,5-11,0 V
Soportado por corriente: resolución 3.000A 0.001A
Error de medición de voltaje máximo: 1% + 0,02 V
Error máximo de medición de corriente: 1,5% + – 0,008A
Rango de capacidad máxima de la batería: 9999 Ah (1 Ah = 1000 mAh) mayor valor cambiando el punto decimal para cambiar, cuando la pantalla es inferior a 10 Ah X.XXX, como se muestra arriba para lograr 10 Ah XX.XX, y así sucesivamente.
Tamaño del tablero: 50 mm x 37 mm
Tamaño terminado: 50 mm x 37 mm x 17 mm (largo x ancho x alto tamaño máximo de posición, contiene altura del pie de cobre)
Instrucciones:
1. La primera prueba debe ser la batería completamente cargada.
2. Conecte la batería a probar positiva a la entrada positiva, una entrada negativa a la negativa, no se puede revertir (con la inversión de carga puede dañar el circuito). Carga conectada a la salida de la salida positiva y negativa, para trabajar a través de la fuente de alimentación micro USB del probador (no disponible con alimentación USB de escritorio o portátil), luego el voltaje de la batería.
3. La prueba de inicio directo solo necesita presionar una vez el "DE ACUERDO" Botón, el probador puede desarrollar automáticamente un voltaje de terminación apropiado del voltaje de carga completa de la batería y comenzará a parpadear después de la prueba tres veces. Es necesario desarrollar un voltaje de terminación artificial solo cuando el estado de visualización del voltaje de la batería presionando "+" o "-" Botones para modificar la visualización del voltaje de terminación comenzando con P, detrás de la resolución de voltaje representativa de 0,1 V, configurado después de presionar el botón "DE ACUERDO "empezar a probar.
4. Después del inicio de la prueba, el probador controlará que la carga del interruptor electrónico esté encendida, los datos de la prueba muestran que el proceso liberará capacidad (Ah), corriente de descarga (A) y voltaje de la batería (V) entre los la rueda estaba. Cuando el voltaje de la batería alcanza el voltaje de corte establecido, el control de carga apaga el probador, los datos de la pantalla permanecen en capacidad (Ah) y superiores y el indicador correspondiente parpadea rápidamente juntos, ahora muestra la capacidad real de la batería en descarga, aproximadamente el prensa "DE ACUERDO" para finalizar el parpadeo permite una visualización estable de los datos, presione nuevamente "DE ACUERDO" Para volver al estado de encendido, simplemente reemplace la batería y pruebe la siguiente sección…
Códigos de error y sus significados:
Err1: el voltaje de la batería es superior a 15 V
Err2: el voltaje de la batería es menor que el voltaje de terminación
Err3: La batería no puede permitirse el lujo de cargar o descargar la línea de corriente con demasiada resistencia
Err4: sobrecorriente (la corriente supera los 3,1 A)
Nota: Utilice la resistencia del proceso de descarga, la carga resistiva se calentará gravemente, ¡preste atención a la seguridad!
Este voltaje de circuito para mejorar la precisión de la medición, polarización de CC especialmente diseñada, cuando el terminal no muestra nada, entonces un voltaje pequeño no afecta la medición real, si está cortocircuitando los terminales de entrada (0 V absoluto) mostrará 0
Metodo de uso:



1. La batería bajo prueba debe cargarse completamente primero.



2. Conecte el electrodo positivo de la batería bajo prueba al electrodo positivo de entrada y el electrodo negativo al electrodo negativo de entrada. No conecte el electrodo negativo con la carga, lo que podría dañar el circuito. Conecte la carga al terminal positivo de salida y al terminal negativo de salida, y suministre energía al micro USB del probador (la fuente de alimentación USB de computadora de escritorio o portátil no está disponible). Se muestra el voltaje de la batería.



3. Inicie la prueba directamente, solo necesita presionar el botón "DE ACUERDO" Botón, el probador puede configurar automáticamente el voltaje de parada apropiado de acuerdo con el voltaje de carga total de la batería, y la pantalla parpadeará 3 veces antes de comenzar la prueba. Para configurar manualmente el voltaje de parada, solo presione el "+" o "-" Botón en el estado de visualización del voltaje de la batería para modificar. El voltaje de parada se muestra al comienzo de P, y lo siguiente representa el valor del voltaje, con una resolución de 0,1 V. Después de configurar, presione "DE ACUERDO" para iniciar la prueba.



4. Después de que comience la prueba, el probador encenderá el interruptor electrónico para controlar la carga, y los datos en el proceso de prueba se mostrarán entre la capacidad de liberación (Ah), la corriente de descarga actual (A) y el voltaje de la batería ( V). Cuando el voltaje de la batería alcanza el voltaje de terminación establecido, el probador corta el interruptor de control de carga y los datos de la pantalla permanecen en la capacidad (Ah) y parpadean rápidamente junto con la luz indicadora correspondiente. En este momento, la capacidad mostrada es la capacidad de descarga real de la batería. Prensa "DE ACUERDO" para dejar de parpadear y estabilizar la visualización de datos. presione el "DE ACUERDO" Presione el botón nuevamente para restaurar el estado recién encendido. Puede reemplazar la prueba de batería. Siguiente…







Códigos de error y sus significados:
Err1: el voltaje de la batería es superior a 15 V
Err2: El voltaje de la batería es inferior al voltaje de parada establecido
Err3: La batería no puede soportar la corriente de descarga de carga o la resistencia de la línea es demasiado alta
Err4: corriente excesiva (la corriente supera los 3,1 A)
Err5: El uso inadecuado o un error de cableado ha provocado que el dispositivo se queme y no se pueda utilizar (el muestreo de corriente o el interruptor de control MOS se quemó)
