Nombre del producto: Placa de protección de batería de litio de 3 cuerdas 12,6 V 40A
Voltaje de carga: CC 12,6 V ~ 13,6 V
Corriente de descarga continua: 40 A máximo (si el entorno de disipación de calor no es bueno, reduzca la corriente de carga)
Corriente de carga continua: hasta 20A
Versión de equilibrio

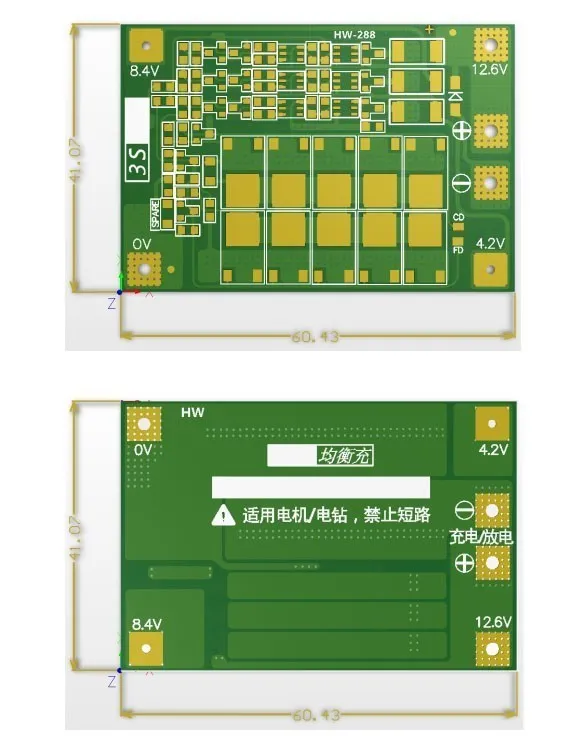

Tamaño del producto: 41*61*4mm
Tamaño del producto: 41*61*4mm
Versión mejorada
Tamaño del producto: 41*55*4mm
Tamaño del producto: 41*55*4mm
Elección aplicable: aplicable al voltaje nominal de 3,7 V, batería de litio de 4,2 V completamente cargada
(incluida la batería de polímero de litio 18650, 26650), se puede perforar por debajo de 170 W
Nota 1: Para iniciar exitosamente el taladro se requieren 3 baterías de 10C-20C, o 6 baterías de 5C-10C (modelos de baterías recomendados: sony vtc4, vtc4A, vtc5A, vtc6) OV y cable de 12.6V, use alambre de cobre de 3 milímetros cuadrados o más (no se pueden utilizar láminas de níquel)
Nota 2: Conecte estrictamente 0V, 4,2V, 8,4V, 12,6V según el diagrama. No toque ningún componente de la placa mientras suelda el cable. No haga un cortocircuito intencionalmente.
Nota 3: Al soldar la batería por primera vez o cuando se está cargando, siempre que la batería individual supere los 4,2 V, la resistencia ‘430’ se calentará y descargará (descárguese a aproximadamente 4,19 V para detener el calentamiento). Si la resistencia ‘430’ está muy caliente, verifique si está conectada la línea incorrecta.
Preparación de hardware

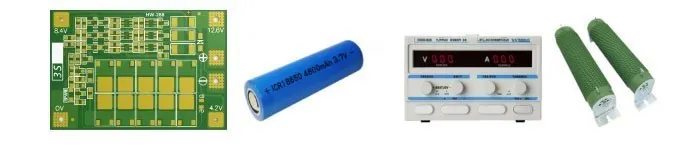

Prepare el módulo de protección de batería de litio 3S 12,6 V 40A, batería, fuente de alimentación, resistencia de carga de alta potencia

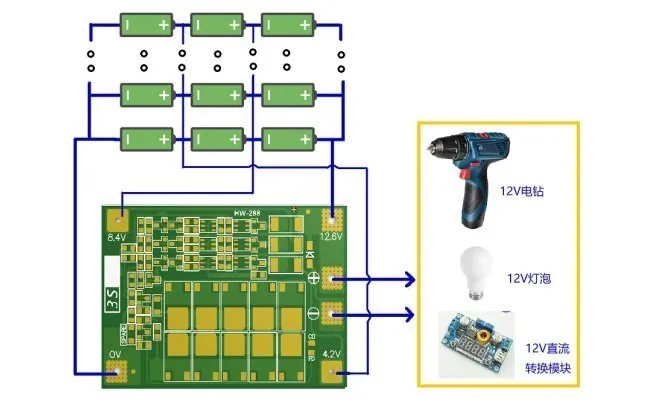

La siguiente figura muestra el diagrama de descarga del módulo. La batería es de 3 cuerdas. La batería conectada debe cumplir con la corriente de descarga de 40 A. Puede realizarse poniendo en paralelo la batería o comprando una batería con una gran corriente de descarga. Por ejemplo, si la batería es de 2000 mAH y el múltiplo de descarga es de 10 C, entonces solo se necesitan 3 cadenas de 2 y la corriente de descarga es de 40 A.

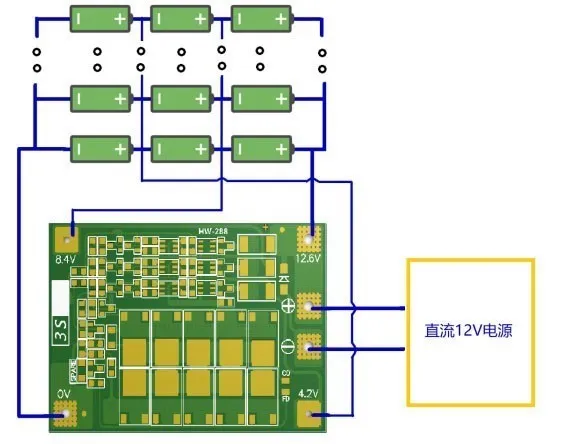

La siguiente figura muestra el diagrama de carga de la batería. El voltaje de carga es DC12.6V~13.6V. La corriente de carga depende de la batería conectada y el máximo no supera los 20 A. El módulo tiene una ruta de carga equilibrada y la función de ecualización funciona sólo cuando el rendimiento de la batería no es muy diferente.
Introducción

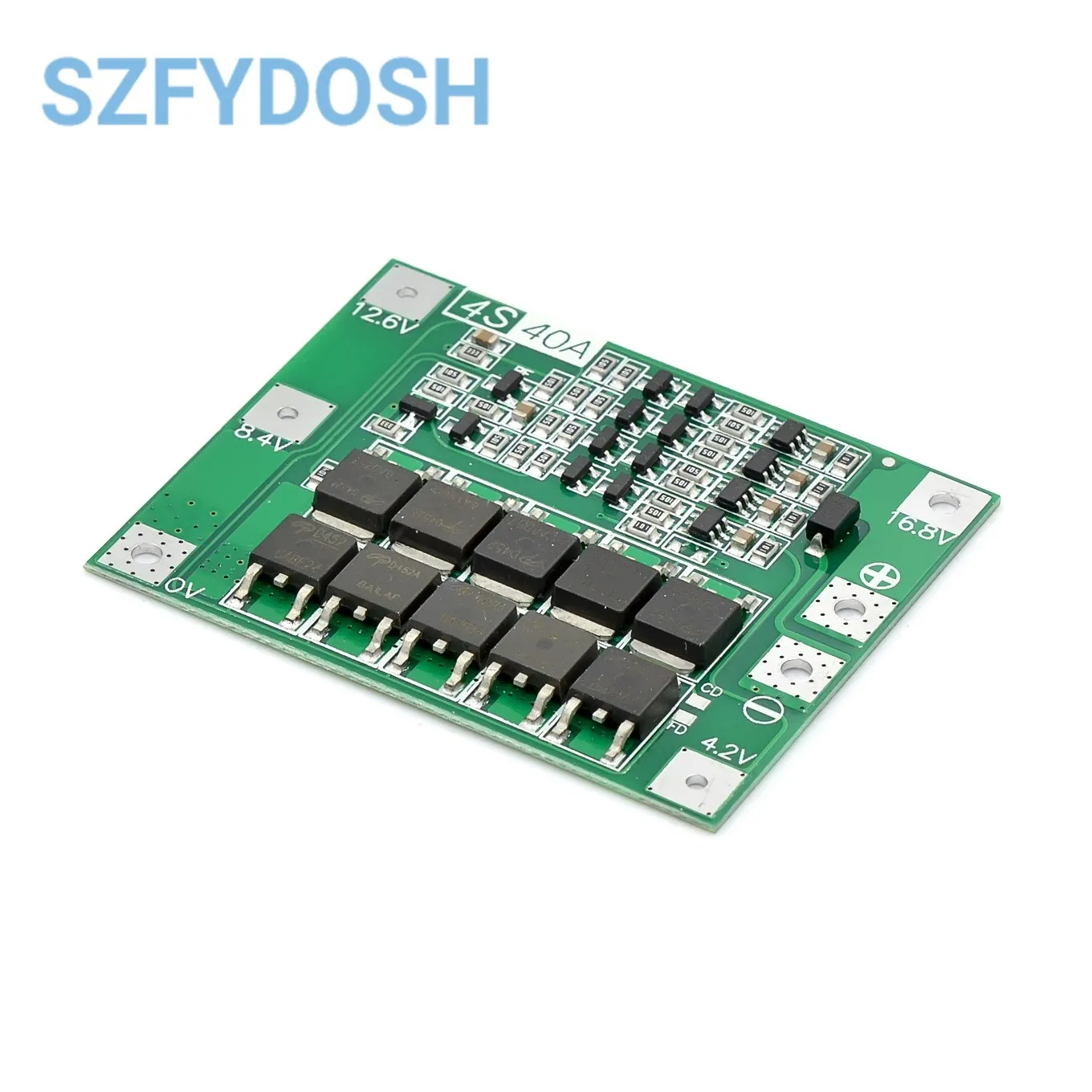

Nombre del producto: Placa de protección de batería de litio de 4 cuerdas 14,8 V 16,8 V 40A
Voltaje de carga: CC 16,8 V ~ 17 V
Corriente de descarga continua: 40 A máximo (si el entorno de disipación de calor no es bueno, reduzca la corriente de carga)
Corriente de carga continua: hasta 20A
Versión de equilibrio
Tamaño del producto: 45*60*4mm
Tamaño del producto: 45*60*4mm
Versión mejorada
Tamaño del producto: 44*55*4mm
Tamaño del producto: 44*55*4mm
Elección aplicable: aplicable al voltaje nominal de 3,7 V, batería de litio de 4,2 V completamente cargada
(incluida la batería de polímero de litio 18650, 26650), se puede perforar por debajo de 170 W
Nota 1: El arranque exitoso del taladro requiere tres baterías de 15C-20C o seis baterías de 10C-15C (¡¡el modelo 18650 normal no puede arrancar el taladro!!).
Nota 2: estrictamente de acuerdo con el cableado del mapa 0 V, 4,2 V, 8,4 V, 12,6 V, 16,8 V, no realice un cortocircuito deliberadamente.
Nota 3: Cuando se utiliza la carga del motor del cepillo, intente conectar un condensador no polar (voltaje soportado por encima de 25 V, capacidad 10 uF-100 uF) a los terminales positivo y negativo del motor para evitar el pico inverso del motor. Rompe el tubo MOS.
Nota 4: 4 grupos de baterías en serie, asegúrese de que el voltaje de cada grupo de baterías, si no es el mismo, llene cada batería por separado y luego úsela en serie. La prueba de descarga, la caída de voltaje más rápida, la batería de ese grupo es una batería pobre.

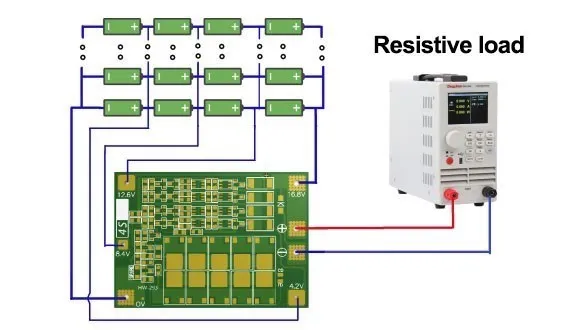

La siguiente figura muestra el diagrama de descarga del módulo. La batería es de 4 cuerdas. La batería conectada debe cumplir con la corriente de descarga de 40 A. Puede realizarse poniendo en paralelo la batería o comprando una batería con una gran corriente de descarga. Por ejemplo, la batería 2000mAH, la descarga múltiple 10C, entonces solo necesita 4 series 2 y la corriente máxima puede alcanzar la corriente de descarga 40A, la descarga estable requiere 4 cuerdas 4 y puede ser, y debe prestar atención a la disipación de calor, la descarga la energía de la batería disminuirá rápidamente.
Versión de equilibrio:
Versión mejorada:

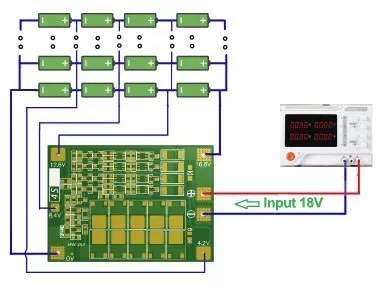

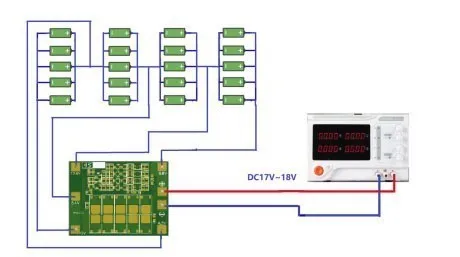

La siguiente imagen muestra el diagrama de carga de la batería, 4 series de baterías, la carga completa real, voltaje 16,8 V, voltaje de carga DC17V-18V, la corriente de carga depende de la batería conectada, el máximo no supera los 20 A.
Versión de equilibrio:
Versión mejorada:
Placa de protección de batería de litio de 4 cuerdas 16,8 V 40 A (viene con función de recuperación-Recuperación automática)
Alcance: voltaje nominal de 3,6 V, batería de litio de 3,7 V (incluida la batería de polímero de litio 18650,26650)
Tamaño del producto: 45 * 55 * 3,4 mm (edición estándar/mejorada), 46 * 60 * 3,4 mm (versión equilibrada)
Peso del producto: 9,3 g (versión estándar/mejorada), 10,3 g (versión equilibrada)
Voltaje de carga: 16,8 V – 18,1 V
Corriente de descarga continua (límite superior): 40 A (si el entorno de refrigeración no es bueno, reduzca el uso de corriente de carga)
Corriente de carga continua (límite superior): 20A
Versión de ecualización: adecuada para corriente de arranque inferior a 80 A, potencia de 135 W por debajo del taladro.
