3S 40A
Introducción
Nombre del producto: Placa de protección de batería de litio de 3 cuerdas 12,6 V 40A
Voltaje de carga: CC 12,6 V ~ 13,6 V
Corriente de descarga continua: 40 A máximo (si el entorno de disipación de calor no es bueno, reduzca la corriente de carga)
Corriente de carga continua: hasta 20A

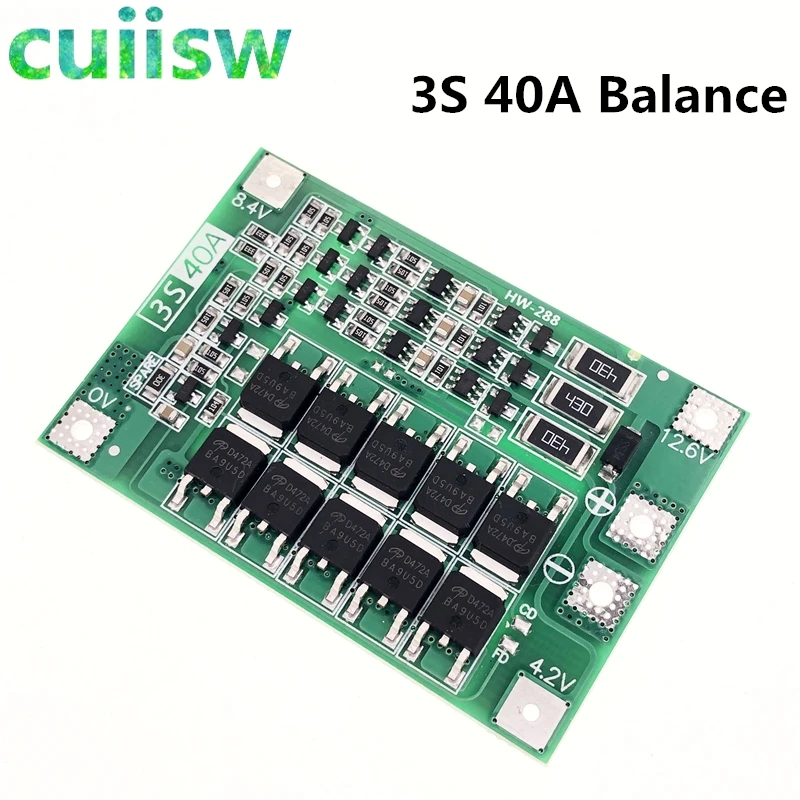

Versión de equilibrioTamaño del producto: 41*61*4mm

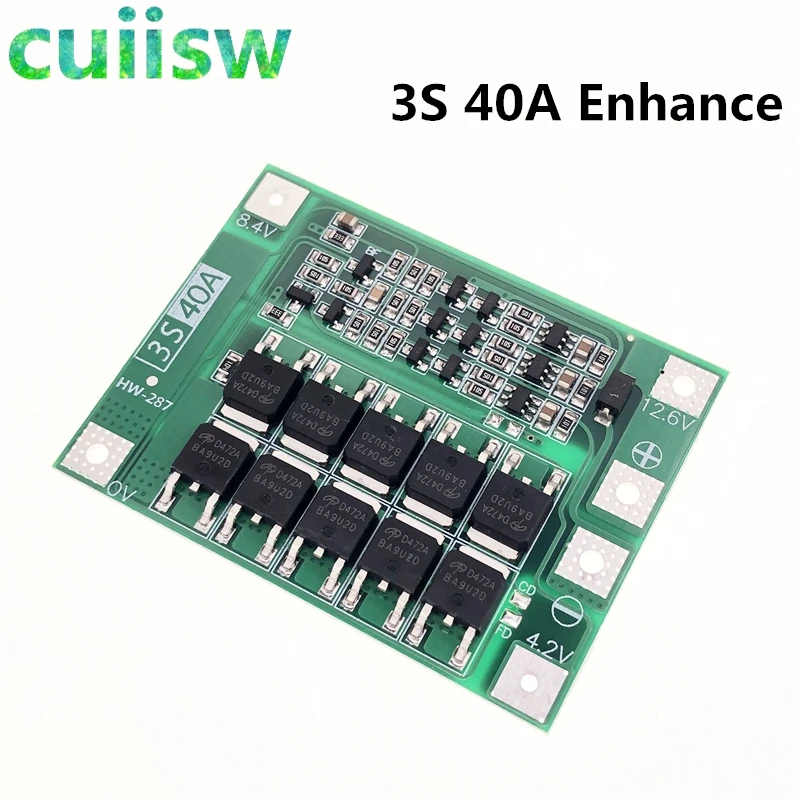

Versión mejoradaTamaño del producto: 41*55*4mm
Elección aplicable: aplicable al voltaje nominal de 3,7 V, batería de litio de 4,2 V completamente cargada
(incluida la batería de polímero de litio 18650, 26650), se puede perforar por debajo de 170 W
Nota 1: Para iniciar exitosamente el taladro se requieren 3 baterías de 10C-20C, o 6 baterías de 5C-10C (modelos de baterías recomendados: sony vtc4, vtc4A, vtc5A, vtc6) OV y cable de 12.6V, use alambre de cobre de 3 milímetros cuadrados o más (no se pueden utilizar láminas de níquel)
Nota 2: Conecte estrictamente 0V, 4,2V, 8,4V, 12,6V según el diagrama. No toque ningún componente de la placa mientras suelda el cable. No haga un cortocircuito intencionalmente.
Nota 3: Al soldar la batería por primera vez o cuando se está cargando, siempre que la batería individual supere los 4,2 V, la "430" La resistencia se calentará y descargará (descárguela a aproximadamente 4,19 V para detener el calentamiento). Si el "430" La resistencia está muy caliente, verifique si está conectada la línea incorrecta.
Preparación de hardware

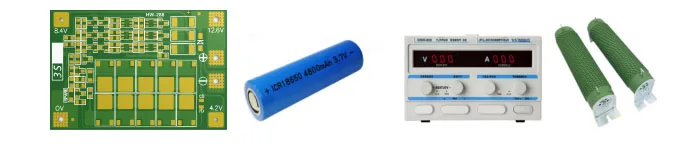

Prepare el módulo de protección de batería de litio 3S 12,6 V 40A, batería, fuente de alimentación, resistencia de carga de alta potencia

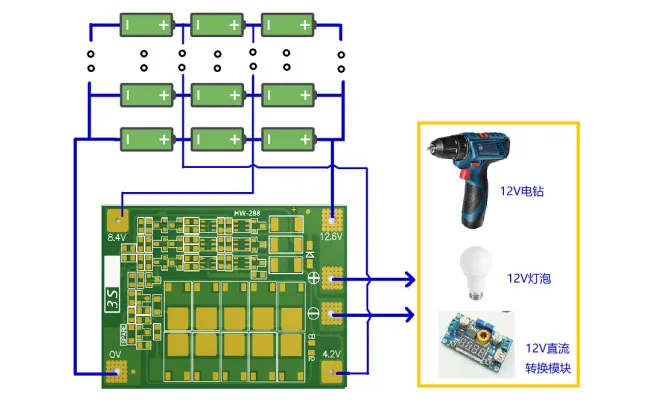

La siguiente figura muestra el diagrama de descarga del módulo. La batería es de 3 cuerdas. La batería conectada debe cumplir con la corriente de descarga de 40 A. Puede realizarse poniendo en paralelo la batería o comprando una batería con una gran corriente de descarga. Por ejemplo, si la batería es de 2000 mAH y el múltiplo de descarga es de 10 C, entonces solo se necesitan 3 cadenas de 2 y la corriente de descarga es de 40 A.

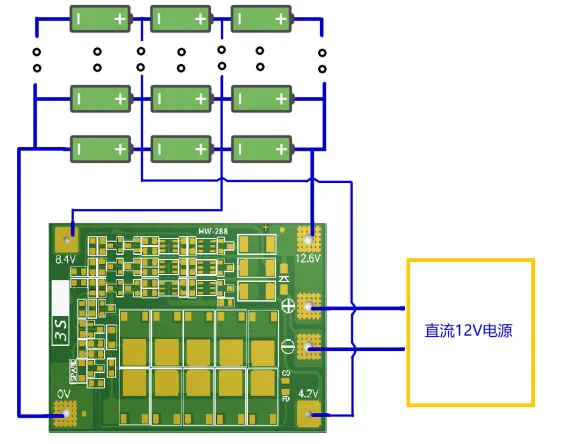

La siguiente figura muestra el diagrama de carga de la batería. El voltaje de carga es DC12.6V~13.6V. La corriente de carga depende de la batería conectada y el máximo no supera los 20 A. El módulo tiene una ruta de carga equilibrada y la función de ecualización funciona sólo cuando el rendimiento de la batería no es muy diferente.

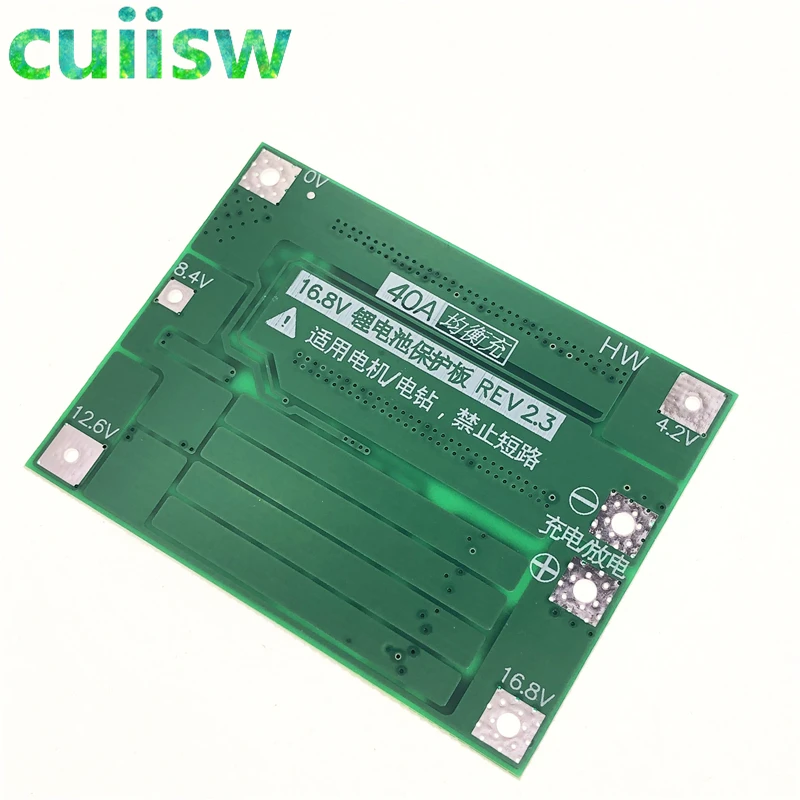

4S 40A
Introducción
Nombre del producto: Placa de protección de batería de litio de 4 cuerdas 14,8 V 16,8 V 40A
Voltaje de carga: CC 16,8 V ~ 17 V
Corriente de descarga continua: 40 A máximo (si el entorno de disipación de calor no es bueno, reduzca la corriente de carga)
Corriente de carga continua: hasta 20A

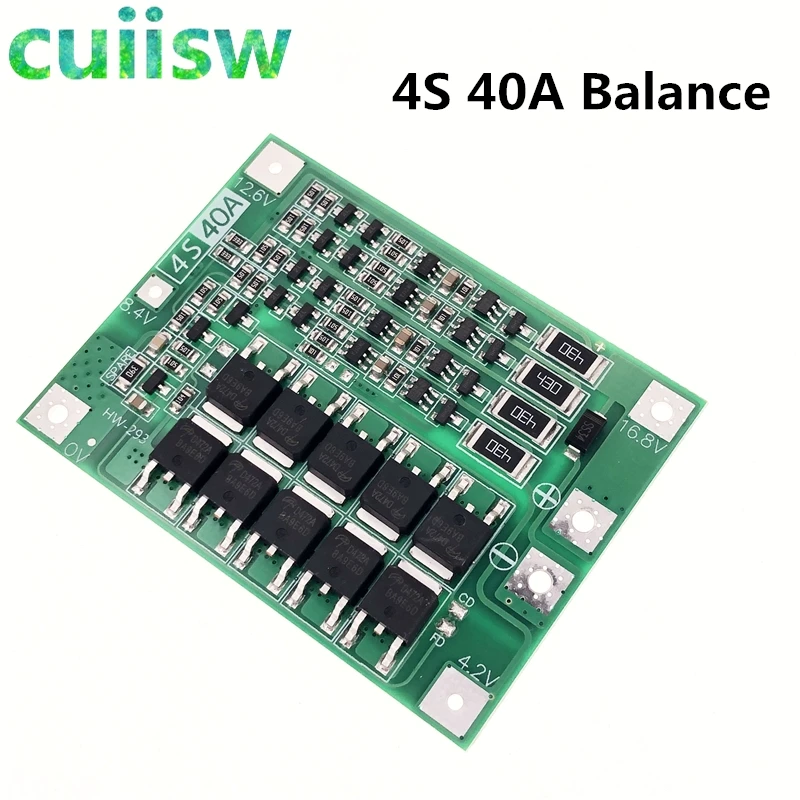

Versión de equilibrioTamaño del producto: 45*60*4mm

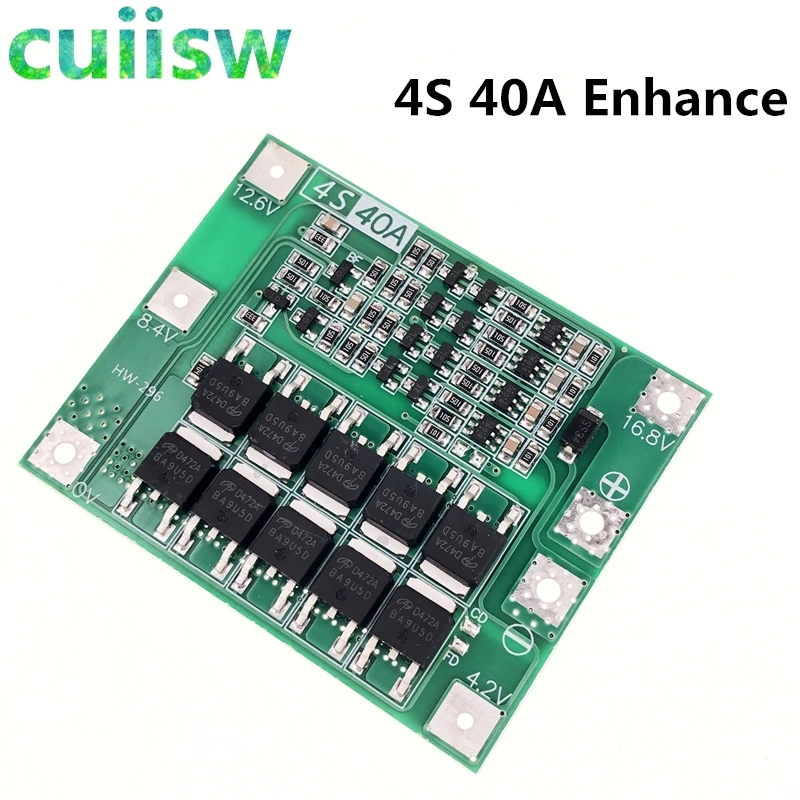

Versión mejoradaTamaño del producto: 44*55*4mm
Elección aplicable: aplicable al voltaje nominal de 3,7 V, batería de litio de 4,2 V completamente cargada
(incluida la batería de polímero de litio 18650, 26650), se puede perforar por debajo de 170 W
Nota 1: El arranque exitoso del taladro requiere tres baterías de 15C-20C o seis baterías de 10C-15C (¡¡el modelo 18650 normal no puede arrancar el taladro!!).
Nota 2: estrictamente de acuerdo con el cableado del mapa 0 V, 4,2 V, 8,4 V, 12,6 V, 16,8 V, no realice un cortocircuito deliberadamente.
Nota 3: Cuando se utiliza la carga del motor del cepillo, intente conectar un condensador no polar (voltaje soportado por encima de 25 V, capacidad 10 uF-100 uF) a los terminales positivo y negativo del motor para evitar el pico inverso del motor. Rompe el tubo MOS.
Nota 4: 4 grupos de baterías en serie, asegúrese de que el voltaje de cada grupo de baterías, si no es el mismo, llene cada batería por separado y luego úsela en serie. La prueba de descarga, la caída de voltaje más rápida, la batería de ese grupo es una batería pobre.

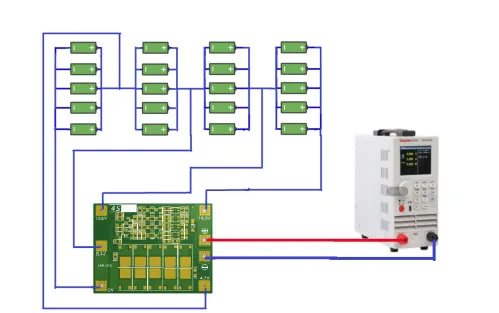

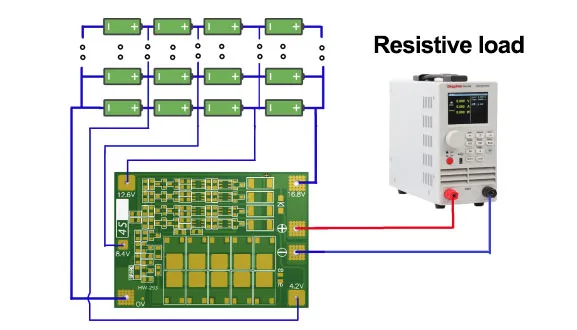

La siguiente figura muestra el diagrama de descarga del módulo. La batería es de 4 cuerdas. La batería conectada debe cumplir con la corriente de descarga de 40 A. Puede realizarse poniendo en paralelo la batería o comprando una batería con una gran corriente de descarga. Por ejemplo, la batería 2000mAH, la descarga múltiple 10C, entonces solo necesita 4 series 2 y la corriente máxima puede alcanzar la corriente de descarga 40A, la descarga estable requiere 4 cuerdas 4 y puede ser, y debe prestar atención a la disipación de calor, la descarga la energía de la batería disminuirá rápidamente.
Versión de equilibrio:
Versión mejorada:

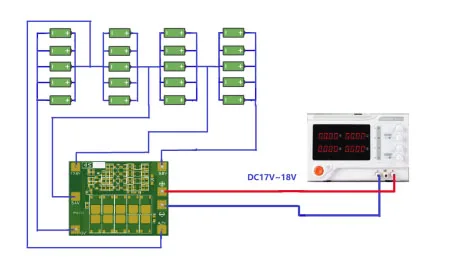

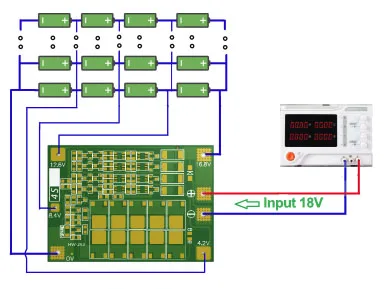

La siguiente imagen muestra el diagrama de carga de la batería, 4 series de baterías, la carga completa real, voltaje 16,8 V, voltaje de carga DC17V-18V, la corriente de carga depende de la batería conectada, el máximo no supera los 20 A.
Versión de equilibrio:
Versión mejorada:

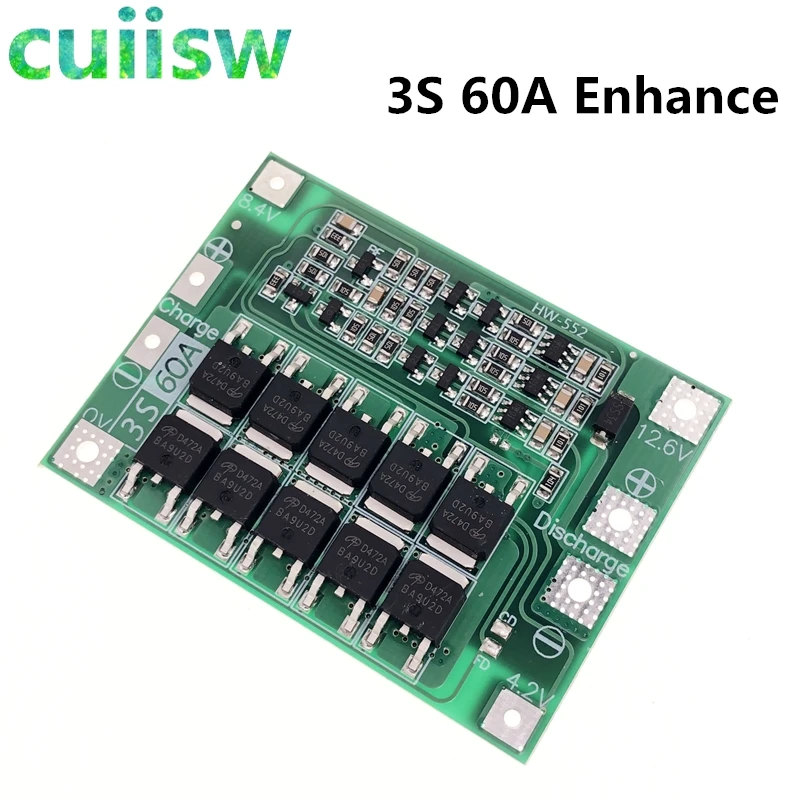

3S 60A
Descripción:
Placa de protección de batería de litio 3S 12,6 V 60A
Alcance: Adecuado para baterías de litio con voltaje nominal de 3,7 V y voltaje de carga limitada de 4,2 V. (incluye batería de polímero de litio 18650,26650)

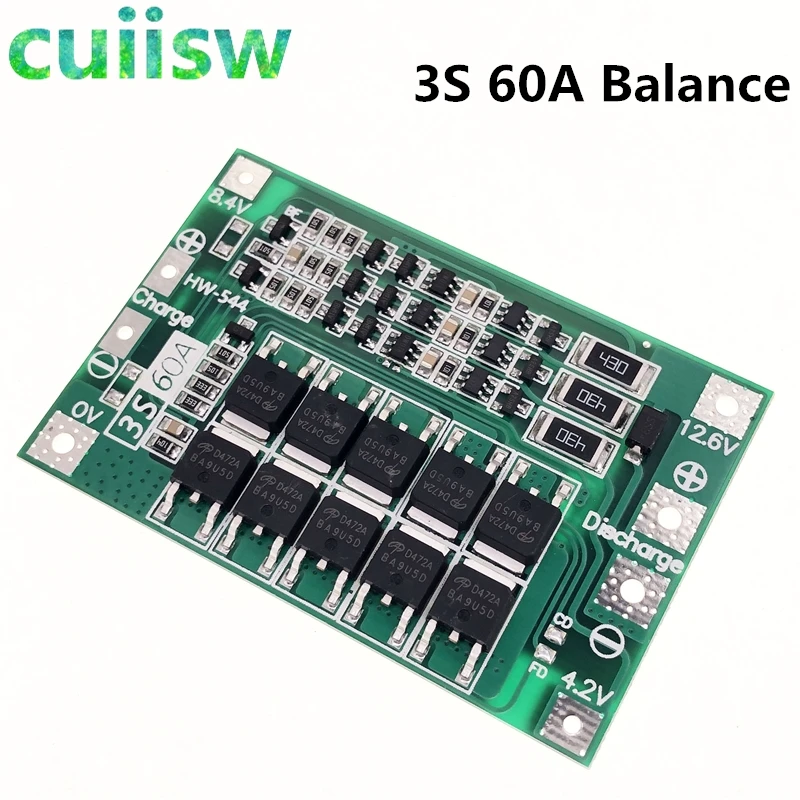

Tamaño: 41*55*3,4 mm (versión mejorada), 41*62*3,4 (versión equilibrada).
Peso: 8,8 g (versión mejorada), 9,8 g (versión equilibrada).
Voltaje de carga: 12,6 V – 13,6 V
Corriente de descarga continua (límite superior): 60 A (si el entorno de refrigeración no es bueno, reduzca la corriente de carga)
Corriente de carga continua (límite superior): 15A
Versión mejorada: adecuada para taladro eléctrico con corriente de arranque inferior a 120 A y potencia inferior a 260 W. (sin función de carga equilibrada)
Versión equilibrada: adecuada para taladro eléctrico con corriente de arranque inferior a 120 A y potencia inferior a 260 W. (Con función de carga equilibrada)
Nota 1: Para arrancar correctamente el taladro se necesitan tres baterías de 10C-20C o seis baterías de 5C-10C (batería recomendada: SONY VTC4,VTC4A,VTC5A,VTC6). ¡La batería normal 18650 no puede arrancar el taladro!Requiere 0V y 12,6 V cable de cobre de no menos de 4 mm² (¡¡¡No se puede usar níquel!!!).
Nota 2: Cuando conecte 0 V, 4,2 V, 8,4 V, 12,6 V, hágalo estrictamente de acuerdo con el diagrama de cableado. No lo hagas deliberadamente en cortocircuito.
Nota 3: Cuando la batería se está cargando, el "430" El calentamiento por resistencia es normal, significa que el circuito de equilibrio está funcionando. Si el "430" La resistencia también se calienta sin cargar, verifique si está conectado el cable incorrecto.
