Pantalla OLED auténtica, 1,51/1,54\

Pantalla OLED auténtica, 1,51/1,54\

7,13 €

Category Tags , , , , ,

Descripción


Price: 7.13

>> PANTALLA SUPERIOR <<
Lista de paneles OLED transparentes de Surenoo

☛ (Guía de selección de la serie de módulos OLED gráficos) ☚

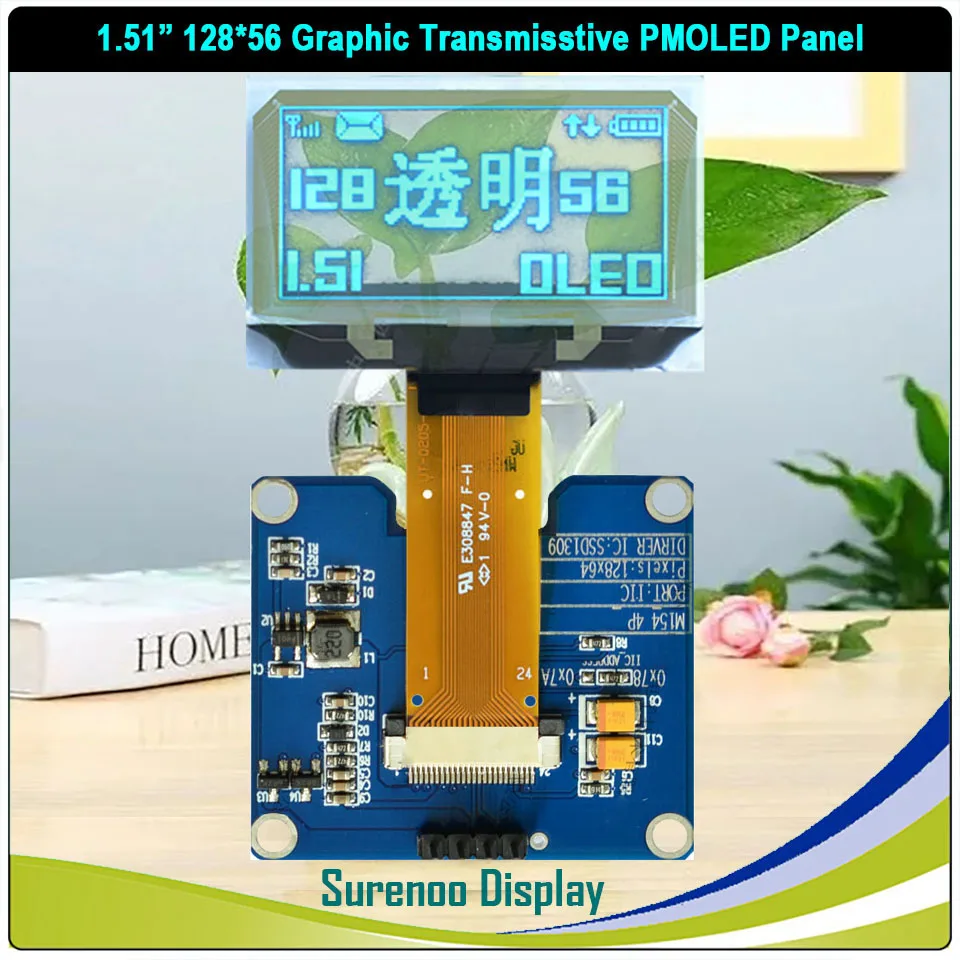

1,54/1,51" Panel OLED gráfico 128*64

1.51" Aplicación OLED transparente 128*56 en canal de Youtube

SOGT12856C_P151: 1,51" Panel OLED azul transparente de 128*56 (SSD1309) (puntos transparentes: 128*56)

SOGW12864C_P154: 1,54" Panel OLED blanco transparente de 128 * 64 (SSD1309)

Información básica
>> Tamaño del modelo.: 1.54"/1.51"
>> Modelo No.: SOG12864C_P154 / SOG12856C_P151
>> Tipo de producto: Panel OLED gráfico
>> Marca: Surenoo
>> Formato de visualización: 128*64 puntos (puntos transparentes: 128*56)
>> Interfaz: Verificar en la tabla
>> IC o equivalente: SSD1309 o igual
>> Dimensión del contorno: 42,00 (ancho) x 27,22 (alto) x 1,45 (profundidad) mm
>> Área visual: 37,05×19,52 mm
>> Área activa: 35,05×17,52(15,32)mm
>> Paquete IC: COG
>> Fuente de alimentación (tipo): 3,3 V

Instrucción de código gráfico OLED


➤ Descarga de hoja de datos (http://surenoo.tech/)

1. Por favor navega "Tecnología Surenoo" sitio web de soporte técnico;

2. Seleccione "Serie OLED";

3. Haga clic "Módulo OLED gráfico estándar" descargar la Guía de Selección;

4. Buscar "SOG12864C"o "SOG12856C"para dirigirlo y luego descargar la hoja de datos.

➤ Dibujo esquemático de SOG12864C_P154/SOG12856C_P151

➤ Configuración de pines SOG12864C_P154/SOG12856C_P151

➤ Enlace de descarga

➤ Descripción de PCBA

>> Controlador: SSD1309

>> Dirección I2C: 0X78

>> Voltaje:

PCBA1: I2C a 3,3 V

PCBA2: I2C a 3,3-5,0 V

PCBA3: I2C a 5,0 V

PCBA4: I2C/SPI a 3,3-5,0 V

>> Esquema de PCB:

>> Exposición PCBA

➤ Lista de paquetes de la serie PCBA

➤ Fotos de comentarios del cliente


➤ Conexión de hardware para PCBA4

A. Conexión con Raspberry Pi
B. Conexión con la placa Arduino

"Shenzhen Surenoo Tecnología Co., Ltd." Es un proveedor profesional de pantallas desde 2005. La empresa tiene su propia marca registrada. "Pantalla Surenoo", dedicada a la industria LCD durante más de 10 años, brindando servicios a numerosos compradores y empresas nacionales y extranjeras de eBay y Alixpress. Después de más de diez años de desarrollo, poco a poco ha ido ganando reconocimiento y reconocimiento por parte de clientes nacionales y extranjeros. La empresa tiene una rica línea de productos. Los diseñadores de la empresa están compuestos por un grupo de profesionales experimentados y experimentados que pueden brindar a los clientes soluciones de diseño rápidas y de alta calidad y un soporte técnico meticuloso.

En junio de 2019, nos unimos al miembro certificado Gold de proveedores de Alibaba China y brindaremos servicios profesionales a nuestros clientes con recursos de productos LCD más ventajosos.

Fábrica

Certificado

Admitimos los siguientes métodos de pago.

Podemos suministrar envío por correo aéreo y envío exprés para ayudarlo a ahorrar costos de la siguiente manera.

1. Envío por correo aéreo (20-60 días laborables)

Envío Estándar de Aliexpress, correo de China, correo de Hong Kong, correo de Singapur, correo de Malasia, correo de Turquía, correo de los Países Bajos, correo suizo, comercio electrónico DHL,…

2. Envío de paquetes electrónicos (15-30 días hábiles)

China Post ePacket, Países Bajos ePacket Post, Swiss Post ePacket, ……

3. Special_Line Express (5-10 días laborables)

4. Comercial Express (3-8 días hábiles)
