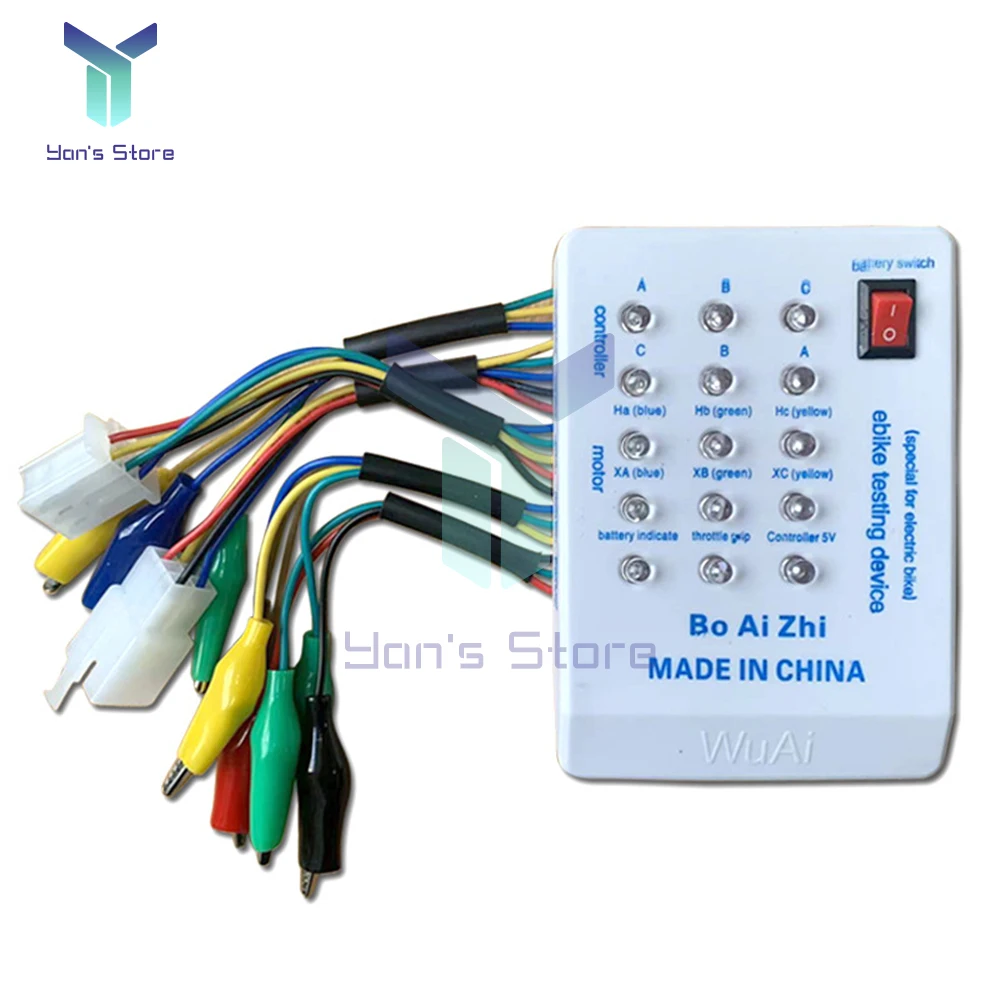

Puntos de venta y características del producto:
1. Detecta rápidamente la calidad del motor sin escobillas y el bobinado del motor de secuencia de fase Hall del motor,
2. Detecta rápidamente el ángulo de fase entre el motor y el controlador a 60 grados o 120 grados.
3. Detectar rápidamente la calidad del controlador;
4. Cableado rápido entre motores y controladores sin escobillas;
5. Detectar rápidamente el estado de la palanca de freno.

Parámetros y análisis del producto:
Nota: Sólo es necesario encender la alimentación cuando se utiliza la detección Hall y la detección de manijas. Reemplace la batería cuando el brillo de la luz de señal sea insuficiente.
1. Detección de la bobina del motor: Conecte las tres abrazaderas en el extremo de la bobina del motor del detector a los tres cables gruesos del motor y gire el motor. Las tres luces de señalización parpadean alternativamente, indicando un funcionamiento normal. Si uno no enciende, entonces este devanado se considera defectuoso.
2. Detección de Hall del motor: conecte el cable Hall del motor en el detector al cable Hall del motor, gire lentamente el motor y las tres luces de señal deben encenderse o apagarse.
Cuando se enciende la luz de señal de 60° indica que el motor está a 60°, en caso contrario está a 120°
4. Detección de secuencia de fases del motor: (1) Secuencia de fases Hall (a) Motor de 60° (b) Motor de 120°, (2) Secuencia de fases del devanado
Al hacer esto, el devanado del controlador y del motor se puede alinear con la línea de color de Hall.
5. Detección de rotación: conecte las tres abrazaderas en el extremo de detección del detector al mango de rotación y gire el mango de rotación. La luz de señal de la manija de rotación debe encenderse o apagarse; de ​​lo contrario, se considera un mal funcionamiento.
6. Detección del controlador: Este instrumento es adecuado para detectar varios controladores sin escobillas:
Conecte el terminal de entrada Hall del controlador al terminal de cable Hall del controlador del detector
Conecte el extremo de salida principal del controlador al extremo de salida principal del controlador del detector y conecte la alimentación del controlador. La luz indicadora de 5V en el detector debe estar encendida, pero si no se enciende, indica que la salida de 5V del controlador está defectuosa; Las seis luces de señal del controlador de detección en el detector de mango giratorio deben encenderse en secuencia (dos luces de señal forman un grupo). Si no se encienden o si dos grupos parpadean al mismo tiempo, el controlador tiene un mal funcionamiento.

Embalaje y lista:
Embalaje en blister
Probador de batería * 1+manual * 1
