Descripción

Price: 18.92 - 49.27

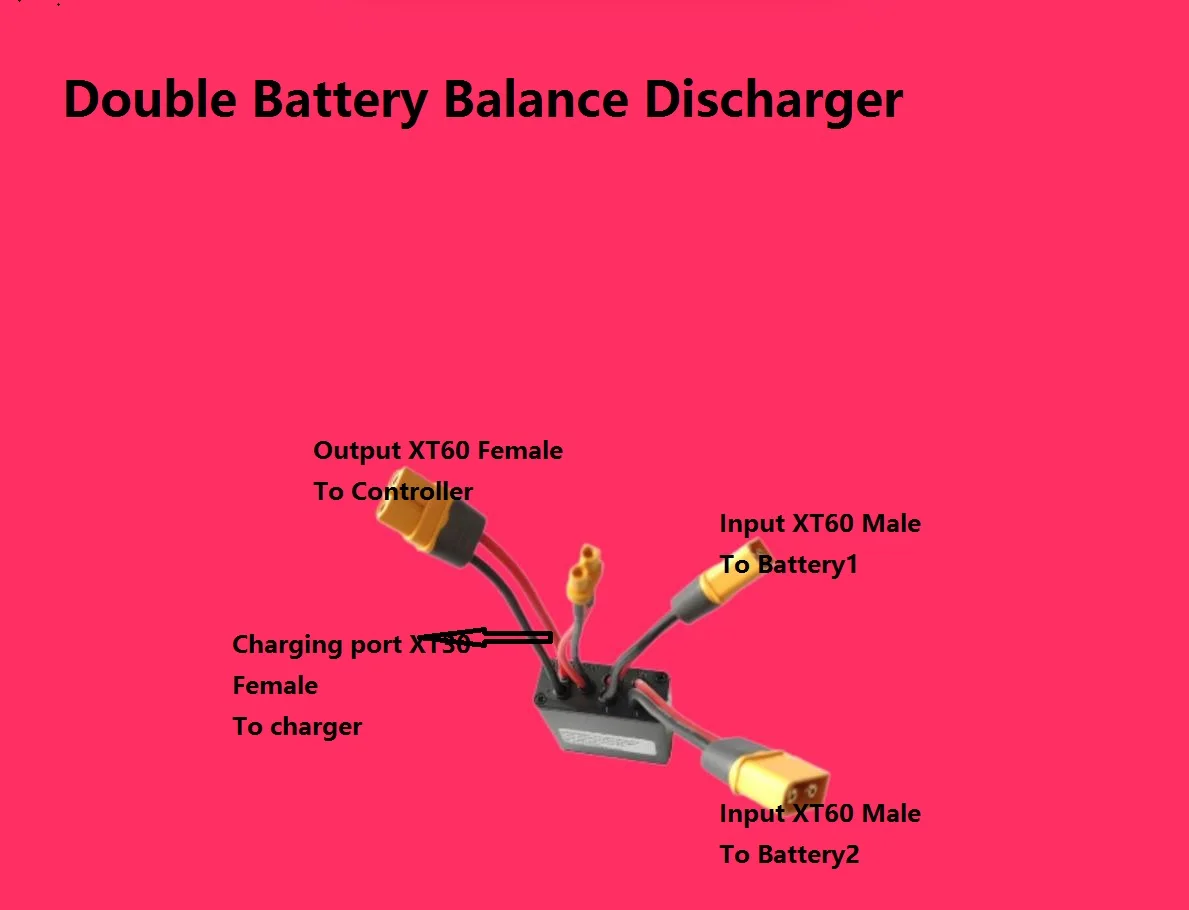

Módulo de conexión paralela de equilibrio de batería dual (descarga dual)

El módulo conmutador de paquete de batería dual puede administrar dos paquetes de batería que se fijan en su bicicleta, bajo consumo de energía, diseño de consumo, detección en tiempo real del voltaje de ambos paquetes de batería, verificación en línea de la batería.

Este módulo puede hacer que ambas baterías se descarguen juntas para alimentar la bicicleta eléctrica, comparará automáticamente el voltaje de cada batería y ajustará la salida de corriente para cada batería.

Este módulo de equilibrio de batería dual funciona de esta manera: primero comparará qué paquete de batería tiene mayor voltaje, luego descargará el paquete de batería de mayor voltaje hasta el mismo voltaje que otro paquete de batería, luego descargará ambas baterías juntas hasta el final. Este módulo descargará un paquete de baterías o ambas baterías al mismo tiempo. Si quieres otro tipo dual

Módulo: módulo paralelo de conmutador de batería dual, haga clic aquí, este módulo descarga ambas baterías una por una y solo una batería al mismo tiempo.

Parámetro:
Corriente máxima de salida: 15A/20A/30A/40A/80A/100A/120A
Voltaje nominal: 20-72 V, 20-100 V
Conector de enchufe: XT60/ XT90/ QS8-S
Cable de silicona 14/12/10 AWG
Longitud del cable: 10 cm

Tamaño: 45×18,5x30mm, 45×18,5x49mm, 45×18,5x60mm, 45×18,5x71mm, 63x25x75mm

Temperatura de trabajo: -20-60 ℃

Resistente al agua: sí
Aplicación: Conecte 2 baterías en paralelo/doble capacidad, descargará la batería de mayor voltaje y luego, una vez que el voltaje sea el mismo, descargará ambas baterías juntas.
El voltaje de las dos baterías debe ser casi igual y la capacidad de la batería puede ser diferente.

Proceso de trabajo:

1. MCU monitorea el voltaje de ambas baterías en tiempo real y envía el valor de voltaje por UART (solo si la interfaz UART está disponible).

2. Detección automática de funcionamiento de la batería. Cambie a la batería y descárguela, si solo hay una batería conectada a este módulo.

3. Si el voltaje de dos baterías no es el mismo, el módulo descargará la batería con un voltaje más alto primero hasta que el voltaje de las dos baterías sea igual y luego descargará ambas baterías juntas.

4. Dos baterías se descargarán juntas cuando el voltaje de ambas baterías sea el mismo (Iout=Ia+Ib, Ia=Ib).
